Les remorques du radar

Le radar Ronsard est constitué essentiellement de deux remorques principales d'environ 8 tonnes, et de surface au sol après installation de 8,5 x 5 m chacune :

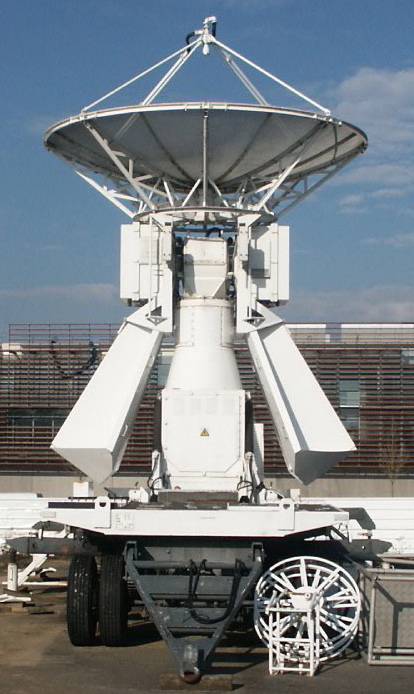

- la remorque "Bloc Aérien", portant la tourelle d'émission-réception. Celle-ci comprend l'antenne d'émission, son dispositif de pointage et les deux coffrets d'émission et de réception placés de chaque côté du support mobile d'antenne. Après démontage de l'antenne et de ses équilibreurs aérodynamiques, la tourelle d'émission-réception est couchée sur la remorque par un dispositif hydraulique incorporé à la remorque, rendant ainsi le transport conforme au gabarit routier et ferroviaire (largeur : 2,5 m ; hauteur : 4 m). En exploitation, la tourelle est en position verticale, et la stabilité de la remorque est assurée par quatre vérins à vis démontables situés aux extrémités de quatre bras escamotables, rentrés en position de transport.

- la remorque "Cabine de commande", qui comprend la baie de traitement analogique du signal radar, le pupitre d'exploitation, le servomécanisme de commande des moteurs d'antenne, le calculateur de gestion et de traitement numérique du signal, ainsi que les organes informatiques de visualisation et d'enregistrement.

Cette remorque possède un dispositif de blindage qui concerne la fenêtre insérant une toile métallique Monel et les parois intérieures avec peau aluminisée, permettant une atténuation des ondes électromagnétiques de l'ordre de 40 dB lorsque la porte intérieure et celle d'entrée sont closes.
